綜合門禁控制器JL-IDD-Z4技術參數

主要特點

l 超大數據容量。支持8-160萬權限、25-100萬日志、近3000完整身份證信息。

l 支持網絡恢復自動上報日志，支持自動從軟件同步權限變化。

l 支持韋根接口的IC/ID讀頭、指紋/掌紋讀頭、人臉讀頭、靜脈讀頭。支持韋根26/34協議，可通過軟件自由配置。

l 支持串口的條碼設備（包括一維碼、二維碼），支持用任意二維碼授權開門。

l 支持連接身份證閱讀器（讀取包含證件號碼地址照片等完整身份證信息）、支持讀取二代三代社保卡信息。

l 支持將其它任何類型的串口的輸入設備作為讀頭使用

l 支持加密IC讀寫器作為讀頭，可實現在IC卡上加密存儲權限、余次、余額。通過控制器操作卡片鑒權和扣費

l 支持外接觸摸顯示屏，可實時顯示鑒權信息

l 支持真人錄制的語音輸出（型號JL-IDD-Z4S）

l 支持外接TTS模塊，實現任意文字內容的語音播報

l 支持外接擴展繼電器，最大支持128路繼電器輸出。支持梯控，設備斷電不影響電梯使用。

l 支持外接銀聯扣費模塊，實現刷卡扣費開門

l 支持外接測量身高體溫設備

l 支持外接?？等四樤O(shè)備

l 支持外接出票機

l 支持外接GPRS/3G通信模塊，實現無線聯網

l 支持聯機（連接計算機）或者脫機（不連接計算機）使用

l 支持通過閘機收卡機回收外來人員臨時卡。對于安裝了閘機的場所，對臨時外來人員發卡后可能出現離開后忘歸還卡片的情況，不影響內部人員刷卡。

l 支持臨時外出，使用任意卡刷卡外出后，指定時間內此卡可以刷卡返回通過，其它卡禁止通行。

l 支持同時在線連接多臺服務器，支持websocket和tcp/udp協議開發網頁服務器，網頁服務器可通過指令控制設備開門、播放提示音、顯示信息等。

l 可根據不同時段配置不同工作模式

a) 授權后的身份證號碼可開門

b) 授權姓名開門

c) 刷身份證直接開門，自動采集并存儲完整身份證信息（包含姓名、地址、證件號碼、頭像等）

d) 刷任意IC卡可開門

e) 自動保持常開

f) 禁止開門

g) 網絡通則服務器驗證否則自主驗證



技術參數

參數名稱	值	說明
型號	JL-IDD-Z4
主處理器	ARM7
權限容量	8-160萬
身份證信息容量	3000
記錄存儲容量	25-100萬
識別模式	ID/IC/指紋/條碼/身份證/社?？?/font>/人臉	串口及韋根接口
鑒權模式	設備白名單或者電腦控制
工作模式切換	可配置時段切換
刷卡上報電腦	支持	可上報身份證信息
主動拉取權限	支持	從互聯網服務器拉取
多門互鎖	支持
反潛回	支持	特定場景全網反潛回
蜂鳴器	B5100/B5500/SB5500支持
DHCP分配IP	B5500/SB5500支持
ADSL撥號	B5500/SB5500支持
語音提示	SB5500支持	限JL-IDD-Z4S
自定義提示音	SB5500支持	限JL-IDD-Z4S
TTS提示音	外接TTS語音板
組網方式	TCP/IP網絡/RS485網絡
繼電器	4組	最大支持4門
韋根接口	4組	最大支持4韋根讀頭
串口	4組	各種串口設備及屏幕
輸入信號	8組	開門按鈕及門磁
電源	12V DC
功耗	<9W
工作環境溫度	0°C—45°C
工作環境濕度	20%—60%
存儲環境溫度	-10°C—65°C
存儲環境濕度	20%—80%
開發接口	c/c++,java,c#,delphi,php	UDP/TCP/HTTP協議



功能及適用場景

普通聯網門禁。適用于普通小區單位。

1. 發卡計算機和控制器可聯網

2. 通常使用韋根IC/ID讀頭



脫機門禁。通過將權限及樓層信息加密后寫入IC卡。

1. 適用于距離過遠不方便組網的門禁

2. 不方便聯網的電梯上用于電梯層控。



身份證門禁。

1. 使用身份證閱讀器作為讀頭，高安全性、防偽能力強。不需要持卡人先辦卡，只需要根據身份證號碼即可授權。應用于高安全門禁，如公安、銀行、重要檔案室等?；蛘咂渌环奖闾崆稗k卡的場景。

2. 配置免鑒權，任意有效身份證刷卡后都會自動開門，設備自動記錄完整身份證信息并上報到電腦軟件中存檔備查。適用于政府部門辦事大廳、免費展會景區、人才市場等。

3. 電腦白名單驗證。設備讀取到身份證信息后，發送給電腦，則電腦軟件負責檢查身份證是否有開門權限，可以使用電腦上的白名單文件，或者其它第三方業務數據庫中的白名單。此種方案可適用于駕校考試、銀行VIP室、醫院VIP區等。



二維碼門禁：

1. 與訪客系統配合，客戶通過預約獲得的二維碼直接通行

2. 與手機App應用配合，通過App生成的二維碼開門

3. 訪客來訪登記后，刷訪客單上的條碼開門。使用訪客單可以避免發臨時IC卡給訪客后不方便回收的問題。



電梯層控：

1. 發卡時聯機或者脫機授權

2. 授權信息中有樓號及電梯樓層信息，最大支持7組（即7幢樓，每幢樓內的多部電梯算是一組）128層的樓層控制。



GPRS/3G聯網的門禁

1. 控制器直接接入無線互聯網

2. 通過網頁或者云服務器管理

3. 可實現全球范圍內遠距離管理和授權



計算機鑒權門禁

1. 刷卡后控制器自動請求指定計算機進行鑒權，由計算機軟件靈活判斷是否開門

2. 適用于與外部系統結合的門禁，或者白名單變動非常頻繁的情況，如互聯網售票的景點、駕?？荚嚾雸龅?/span>

3. 適用于白名單數量非常大的應用



充值及消費扣費

1. 按次消費，或者固定收費的消費項目

2. 適用于游泳場館、餐飲、景點等地方的閘機系統



停車場門禁

1. 連接控制停車場道閘、指示燈、報警器等

2. 接收地感信號、刷卡信息、手工或者軟件開門指令控制

3. 配合軟件實現管理及計費



支持多工作模式的門禁

1. 按時段配置正常情況下刷卡開門，高峰期門常開

2. 按時段配置正常情況下刷卡開門，夜間刷卡不開門

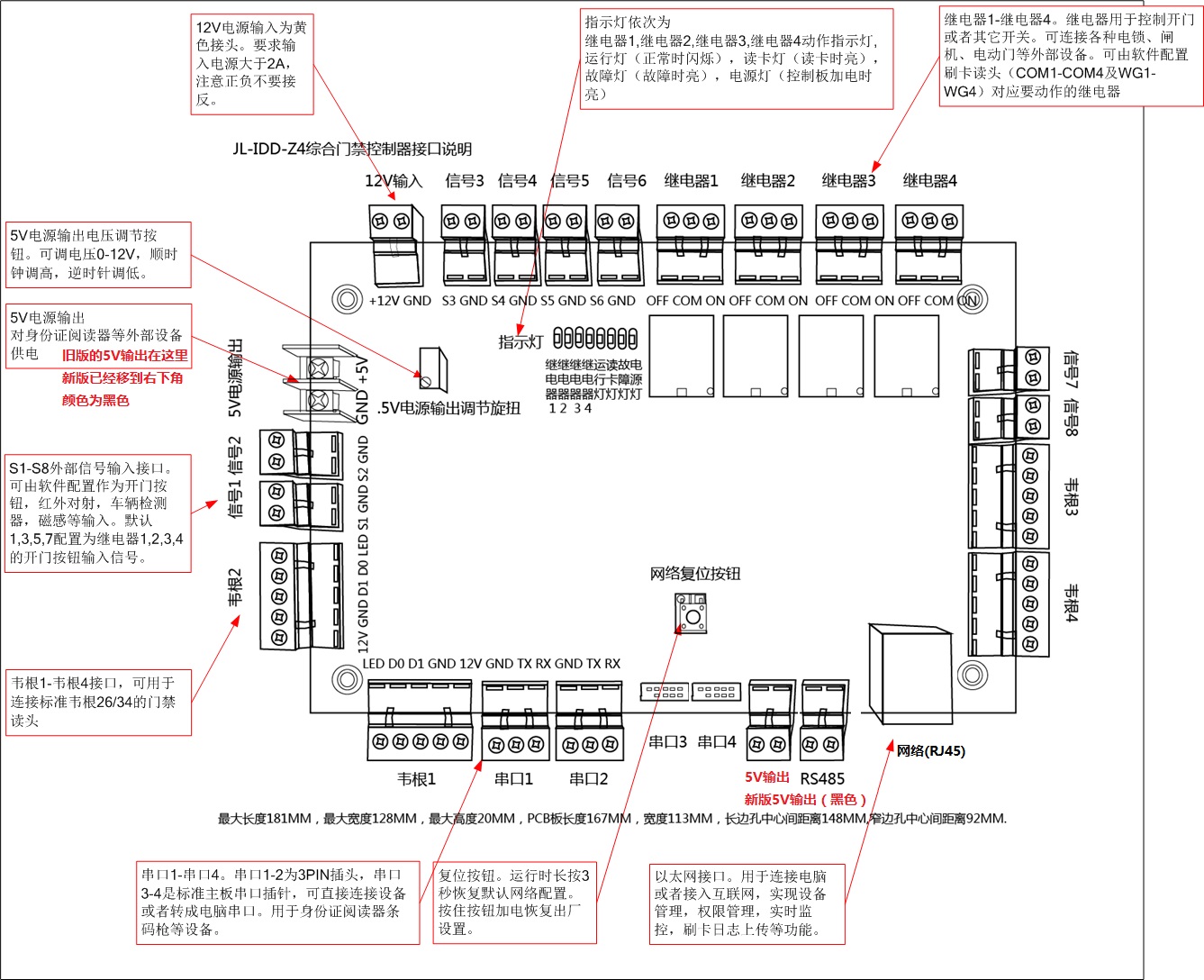

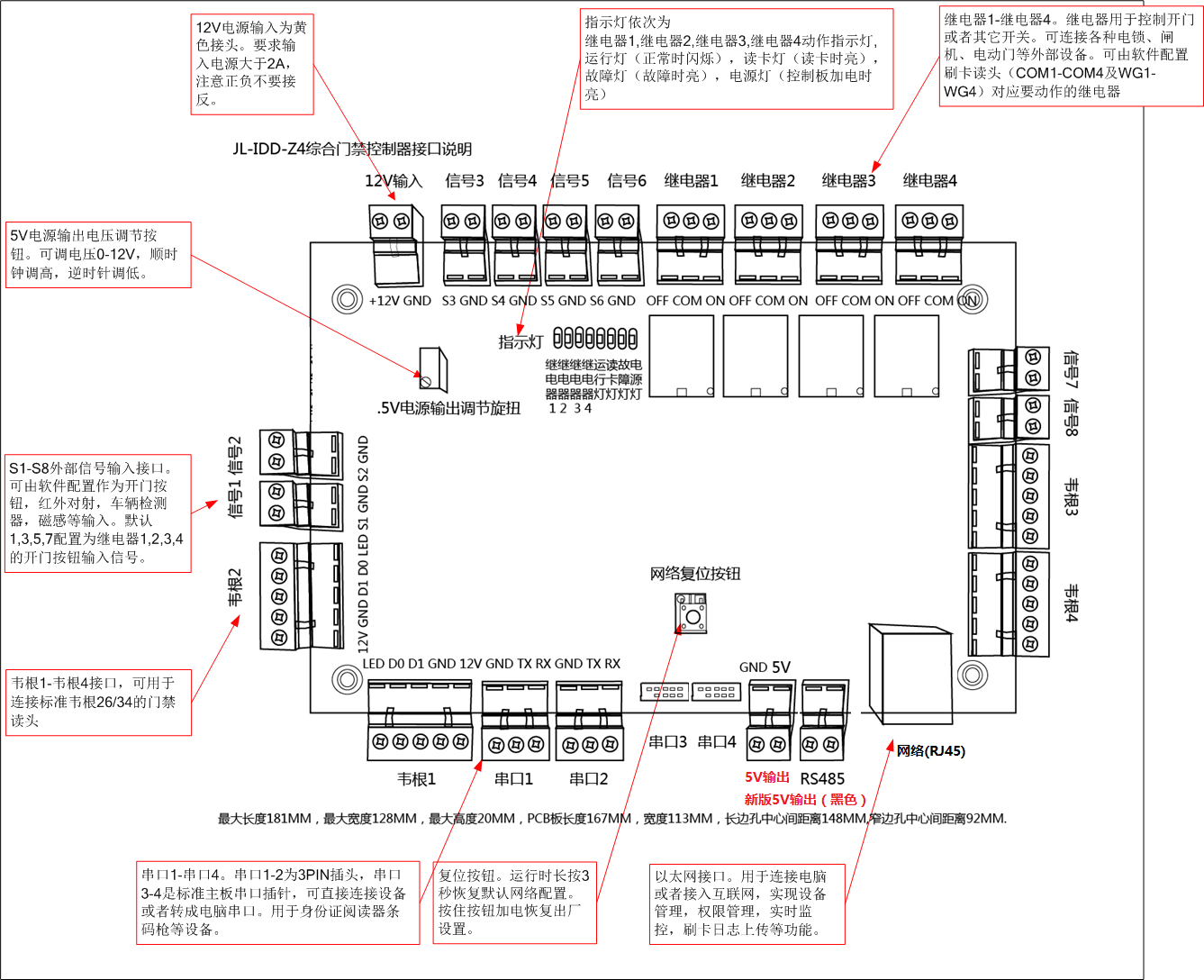

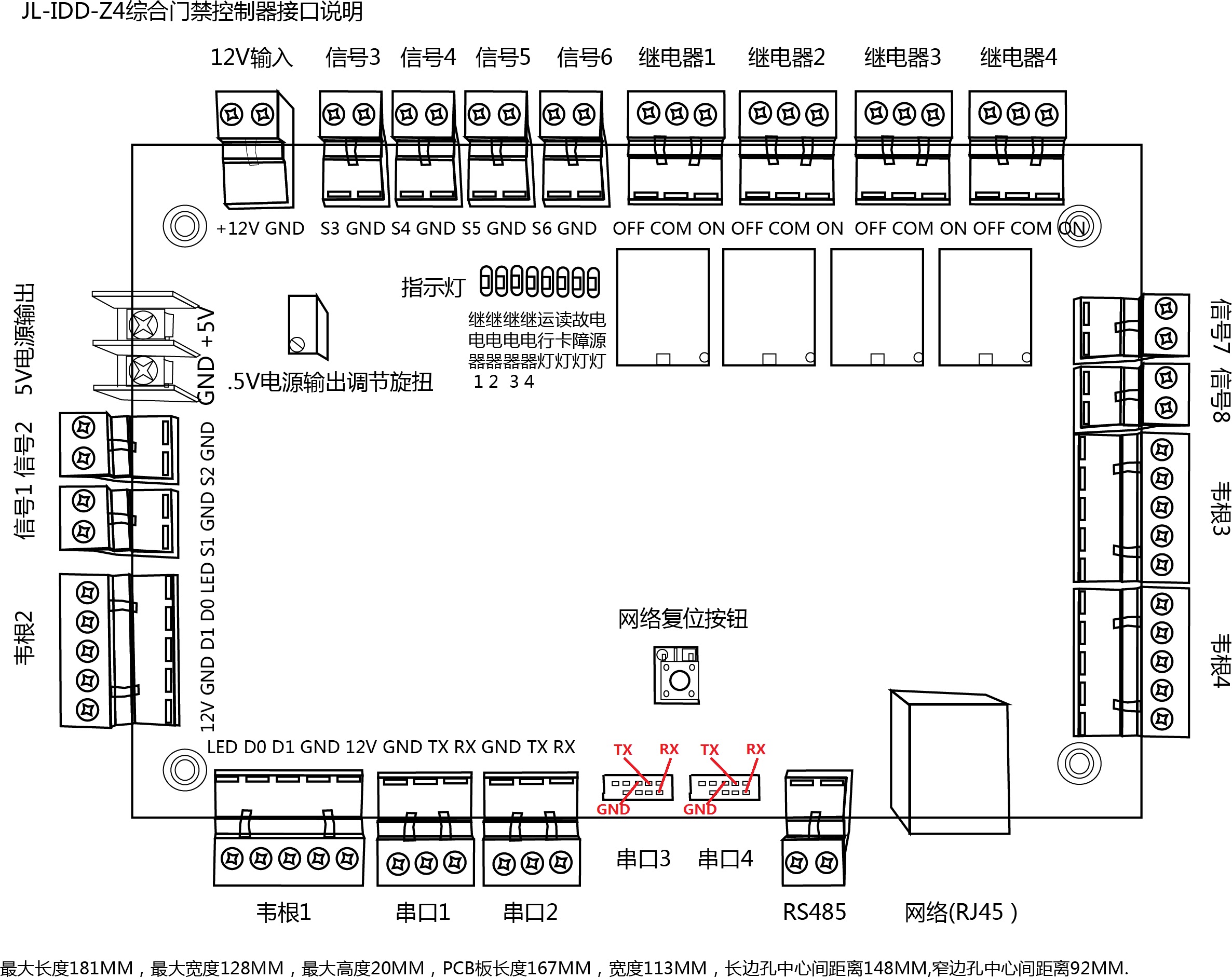

硬件連線說明



電源

控制器要求輸入電壓為12V，建議安裝在專用機箱中，配套專用電源適配器供電，可選備用電池。

網絡

設備通過以太網接口與電腦連接，實現設備配置，權限配置，實時上報監控，遠程開門，控制器歷史日志下載等。

開門按鈕

設備支持開門按鈕輸入，短接開門信號接頭即可手動開門。系統支持8個輸入信號，可以通過配置軟件指定哪些信號作為開門按鈕的輸入信號，以及對應的開門繼電器。

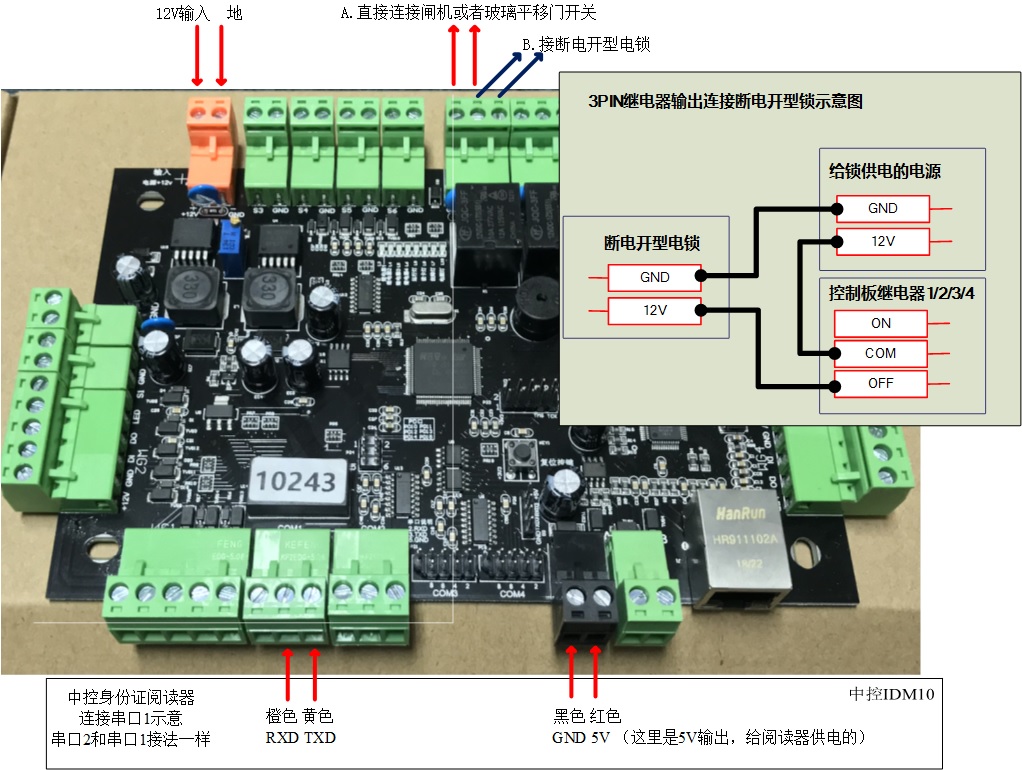

連接電鎖或者閘機

設備支持4個繼電器輸出，可以用于連接電鎖及閘機，或者控制其它設備。
