企盾守衛者門禁系統工作模式

本文分析企盾守衛者門禁閘機集成管理系統支持的工作模式，分析各種配置及工作模式下的特點。除特別說明，所有工作模式下，只要電腦側配置了身份證讀卡器就可實現人員身份證資料的存儲。

基本用語說明

名詞解釋?zhuān)?br /> 身份證讀卡器，又叫身份證閱讀器，內置公安部安全模塊，可以從身份證內置芯片中讀出身份證號碼及姓名照片等信息。
身份證發卡器，連接在電腦上，用于讀取身份證的IC卡號（不是身份證號碼），可把客戶身份證當普通IC卡來授權到門禁控制器，用于門禁閘機開門。
身份證讀頭，用于控制器上，讀取身份證的IC卡號并通過韋根協議（門禁標準協議）將卡號發送給控制器，由控制器負責鑒定是否有權限。

授權方式說明：
ID/IC卡授權，指需要使用ID/IC卡刷卡后進行授權，此卡通常是發卡組織發行管理，但在臨時訪客授權時也有可能使用客戶自有的ID/IC卡
持身份證授權，指對某個身份證授權時需要使用身份證發卡器刷卡獲取身份證的IC卡號后方可授權
身份證號碼授權，指直接根據身份證號碼即可進行授權，可以不需要實際的身份證
條碼授權，在系統中生成并打印條碼并授權到門禁系統，刷條碼開門
指紋授權，在系統中登記指紋，按指紋開門

身份證小知識：
本質上身份證也是一種IC卡，但由于這種IC卡工作頻率比較特殊，因此普通的IC讀卡器和讀頭不能讀取其卡號，所以不能當成普通IC卡來使用。只有使用我司的身份證發卡器和身份證讀頭才能將身份證直接用于傳統的門禁系統。
在身份證的IC卡芯片內存儲了持卡人的詳細信息，如姓名，身份證號碼，地址，照片等，這些信息都是經過加密的，因此不但普通IC讀卡器不能讀取這些數據，即使工作頻率正確的讀卡器，也無法獲取到身份證號碼等信息，而身份證讀卡器是專門設計用來讀取身份證中的詳細信息的讀卡器，這種讀卡器內置了公安部的安全解密芯片，能夠讀取并解密出持卡人的所有信息。身份證讀卡器的價格比較普通IC讀卡器貴，最普通的身份證讀卡器價格都在一千以上。



企盾守衛者門禁閘機集成管理系統全面支持以下描述的所有模式，您可根據項目情況選擇。

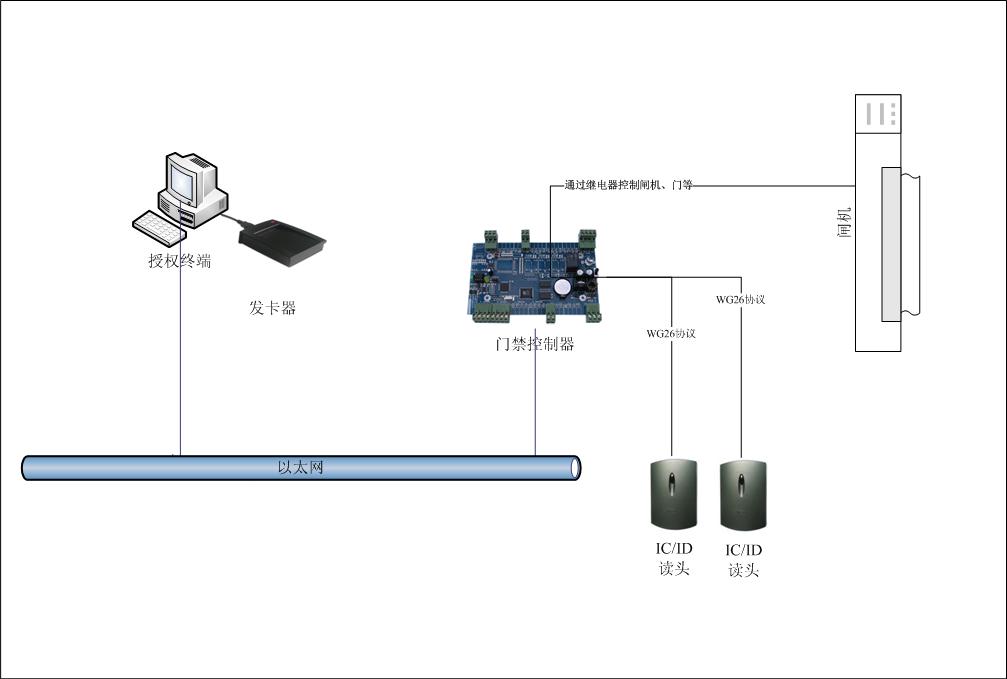

1.傳統門禁系統

組成：門禁控制器，ID/IC讀頭，管理主機。管理主機通過485以太網組網與門禁控制器連接，是傳統專業門禁系統的主要組網模式。
描述：IC或者ID卡授權，在門或者閘機上刷卡出入
授權：預先授權到控制器
刷卡：【IC】或者【ID】或者【兼容WG26的條碼設備】
鑒權：刷卡時控制器鑒權，軟件可以實時監控人員出入情況
開門：控制器通過繼電器開門或者閘機，主機開啟監控程序時可由主機通過協議開門或者閘機
優點：此模式有多年使用歷史，久經考驗，穩定可靠。僅在授權、同步刷卡數據、實時監控需要主機及網絡，其它時候可不需要
缺點：不支持身份證開門?？刂破鳈?quán)限數量2萬（根據控制器類型，最大只支持1萬人或者2萬人）。

2.持身份證授權

描述：在傳統門禁控制器的基礎上，新增對身份證開門的支持。在控制器上由傳統ID/IC讀頭改為身份證讀頭（兼容IC卡和身份證），電腦側可用身份證發卡器發卡（或者刷讀頭采集卡號發卡）
授權：預先授權到控制器
刷卡：可選擇【身份證讀頭（同時支持普通IC和身份證）】或者【IC】或者【ID】或者【兼容WG26的條碼設備】
鑒權：刷卡時控制器鑒權，軟件可以實時監控人員出入情況
開門：控制器通過繼電器開門或者閘機，主機開啟監控程序時可由主機通過協議開門或者閘機
優點：和傳統門禁一樣，在傳統門禁的基礎上支持了使用身份證開門
缺點：需要拿身份證到管理主機上授權，不能直接根據身份證號碼授權。雖然機率較小，但身份證IC卡號還是有重復的風險?？刂破鳈?quán)限數量2萬（根據控制器類型，最大只支持1萬人或者2萬人）。

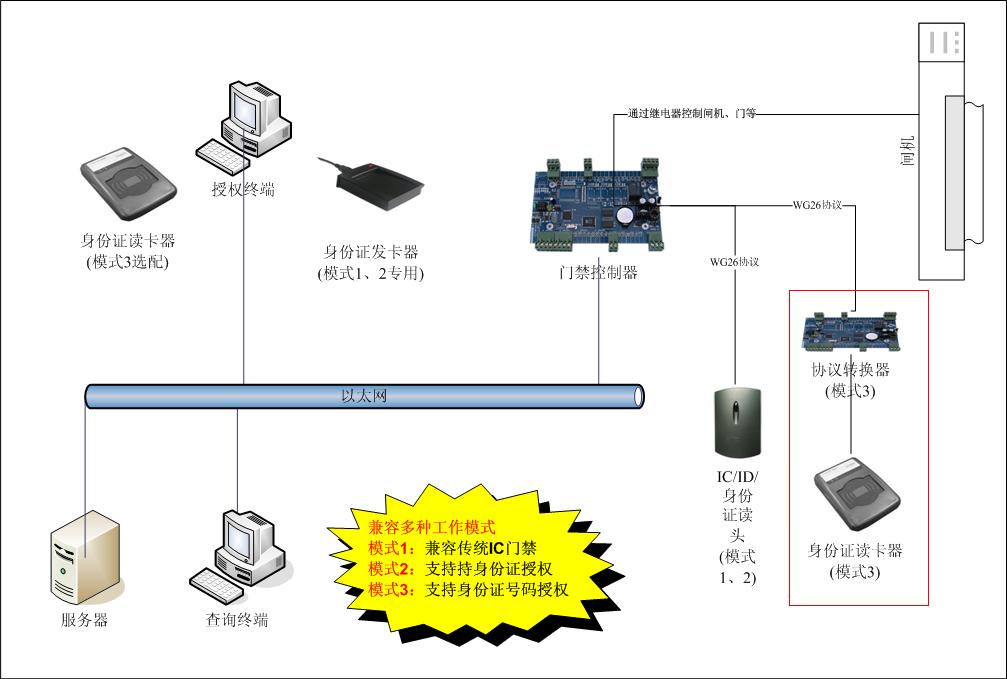

3.身份證號碼授權-協議轉換器模式

描述：在傳統門禁控制器的基礎上，使用協議轉換器把身份證讀卡器讀取的證件號碼轉換為IC卡號，身份證讀卡器+協議轉換器等價于原來的讀頭，從而支持根據身份證號碼授權。
授權：預先授權到控制器，新增根據身份證號碼授權，授權后的身份證在連接了協議轉換器的身份證讀卡器上刷卡，即可開門。
刷卡：可選擇配置普通ID/IC讀頭，或者兼容身份證和IC卡的身份證讀頭，或者配置協議轉換器和身份證讀卡器以支持按號碼授權后刷身份證開門
鑒權：刷卡時控制器鑒權，軟件可以實時監控人員出入情況
開門：控制器通過繼電器開門或者閘機，主機開啟監控程序時可由主機通過協議開門或者閘機
優點：同傳統門禁，支持根據身份證號碼授權，兼容模式1和2
缺點：相對于方案1，2，根據號碼授權后刷身份證的硬件配置價格較貴（一個傳統讀頭一百多元，一個身份證讀卡器加協議轉換器需要一千多元）

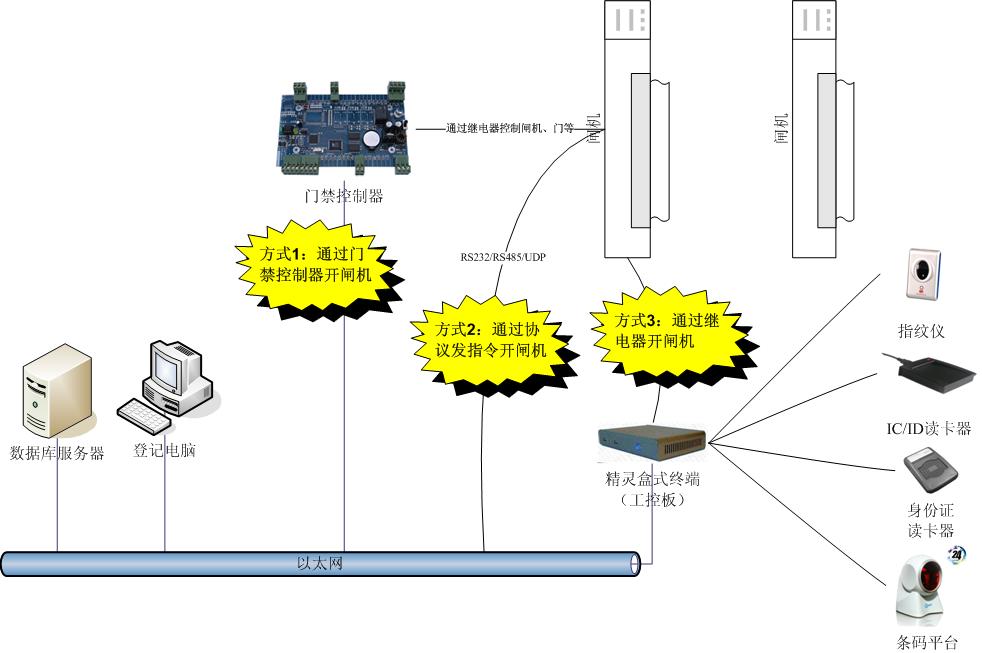

4.身份證號碼授權-盒式終端模式

描述：在門禁旁邊或者閘機內配置盒式電腦終端（或工控主板），由電腦代替控制器實現讀卡/鑒權/開門中的某些功能
授權：預授權到盒式終端或者工控板，或者由盒式終端或者工控板在刷卡時向公共數據庫或者第三方系統查詢
刷卡：根據配置的設備，支持IC卡或者ID卡，身份證，條碼，指紋
鑒權：刷卡時盒式終端（工控板）鑒權或者向公共數據庫或者第三方系統查詢。
開門：由盒式電腦（工控板）通過協議發送指令開門，或者通過發送指令給繼電器設備開門
優點：支持多種設備，多種授權方式，可靈活配置適應各種情況，方便日后擴展
缺點：盒式電腦（工控板）上帶操作系統，需要一定的維護工作，穩定性不及純硬件的設備

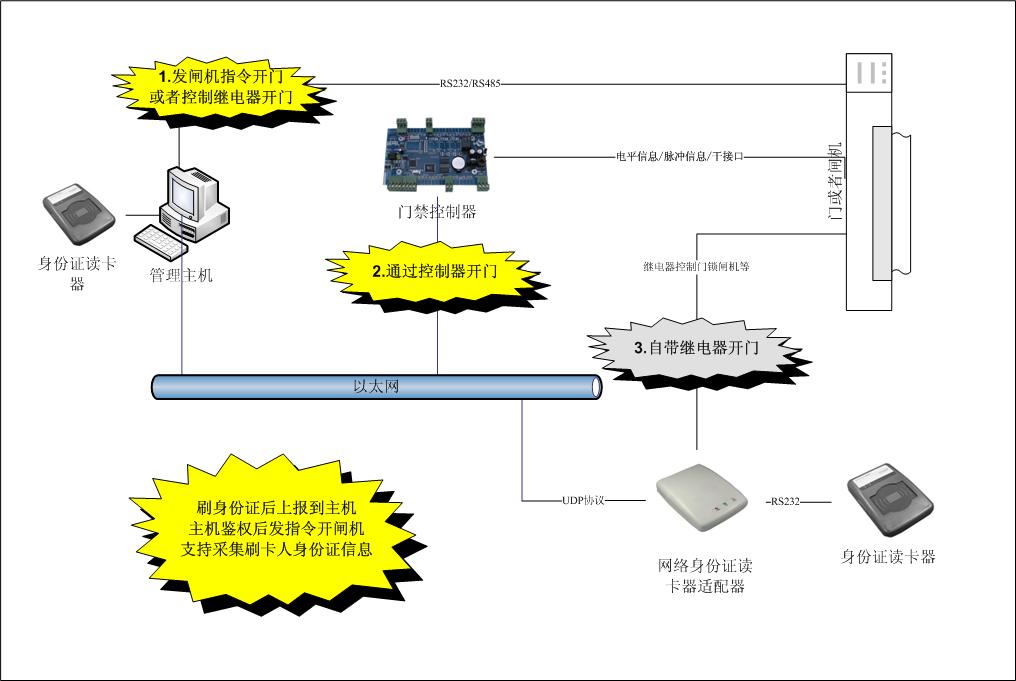

5.身份證號碼授權-網絡身份證讀卡器

描述：在網絡身份證讀卡器上刷卡并發送信息到主機，主機鑒權或者保存身份證信息后發送開門指令給控制器或者閘機開門
授權：直接在管理軟件中授權，存儲到數據庫
刷卡：支持在網絡身份證讀卡器上刷身份證
鑒權：管理主機接收網絡身份證讀卡器的刷卡消息并鑒權
開門：管理主機鑒權通過后由協議控制門禁控制器或者閘機或者繼電器開門
優點：可以采集到刷卡人的身份證信息，支持所有人刷身份證自由出入。主機直接鑒權，沒有授權人數
缺點：依賴管理主機和網絡，主機及網絡斷電則系統不能工作

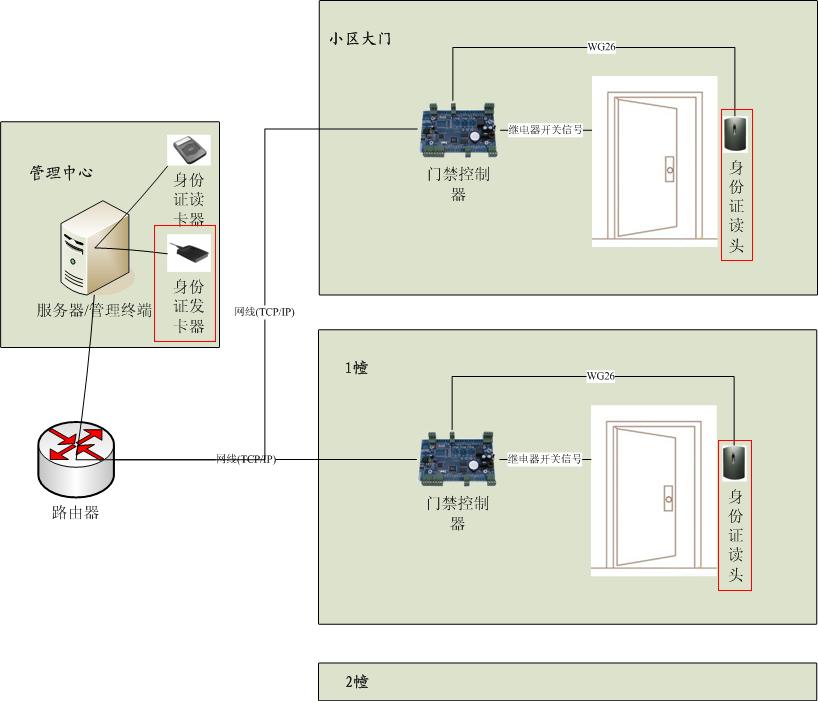

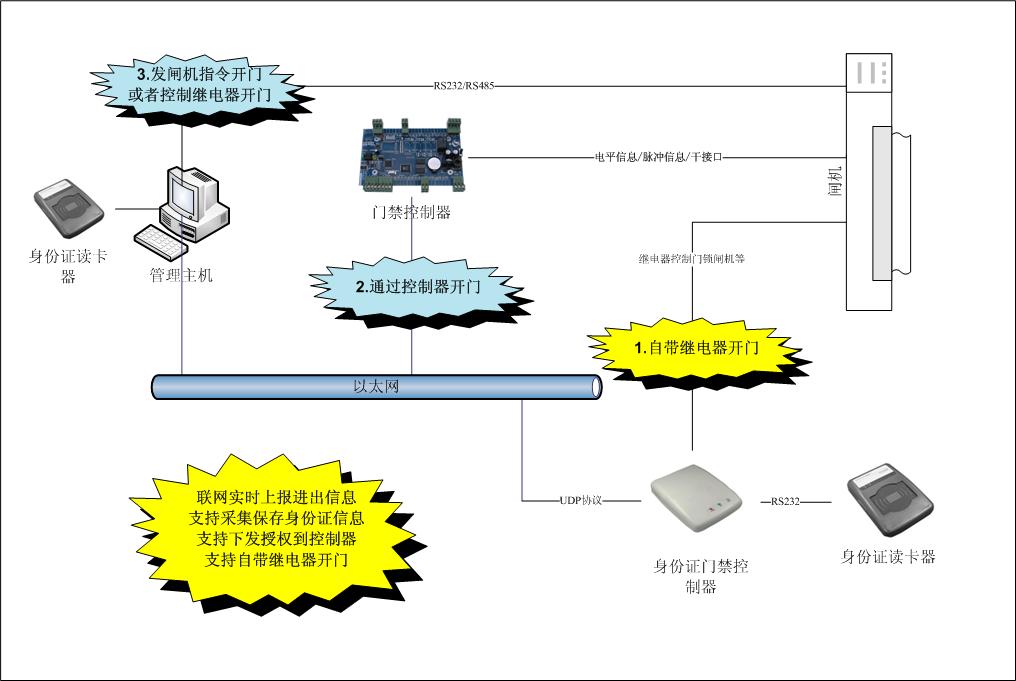

6.身份證號碼授權-專用控制器

描述：專用身份證門禁控制器
授權：預先通過管理主機授權到身份證門禁控制器
刷卡：支持身份證，可擴展為支持串口ID/IC讀卡器，串口條碼設備
鑒權：控制器鑒權
開門：控制器通過繼電器開門
優點：真正的身份證號碼授權?？膳渲脼榭刂破髅摍C(jī)獨立工作，僅在授權時需要管理主機，不受主機斷電影響。也可配置為聯機由主機鑒權。
缺點：脫機工作時控制器支持的授權人數有限（IDMR02-NET支持100-1000人，綜合板支持2-6萬人），不能適用于超大型企業及小區。（此時需要配置為聯機工作模式，則無授權數量限制）

7.身份證號碼授權-GPRS廣域網授權

描述：全國各地終端通過GPRS上網站下載白名單授權開門，統一的網頁管理平臺進行授權配置
授權：通過網站授權管理能開門的身份證號碼
刷卡：本地控制器上刷身份證
鑒權：本地控制器對比本地白名單鑒權
開門：本地控制器通過繼電器開門
優點：全國聯網，可在任何地點通過網頁登錄服務器授權
缺點：授權人數少，默認配置只支持7人每終端。需要更大人數可以采用方案6外接短信貓實現2萬權限
